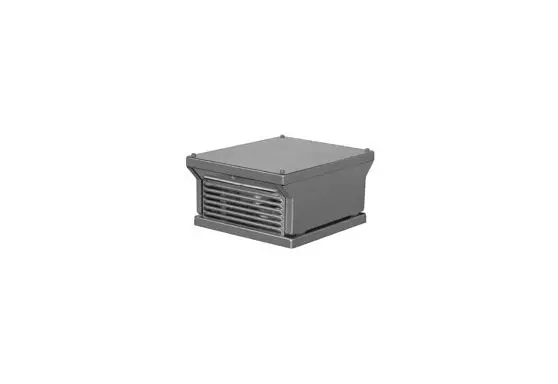

Nicotra-Gebhardt - Rooftop fan RDA21-1822-4E
Soll - Betriebspunkt | ||
Ist - Betriebspunkt | ||
Type of installation nach DIN EN ISO 5801 | A | |
Bezugsdichte (Rho1) | 1,20 | kg/m^3 |
Temperatur Fördermedium (t) | 20 | C |
fangewicht (m) Grundgerät ohne Zubehör | 6 | kg |
Nenndaten | ||
Phasen-Spannung-Frequenz | 1~230-50 | V-Hz |
Polzahl | 2 | |
Motor-Nenndrehzahl (nN) | 2090 | 1/min |
Motor-rated current (IN) | 0,4 | A |
Betriebskondensator (C) | 2,0 | µF |
Anwendungsgrenzen | ||
max. powersaufnahme (P1max) | 0,09 | kW |
max. fandrehzahl (nvmax) | 3000 | 1/min |
max. Betriebsfrequenz (fmax) | 50 | Hz |
Temperaturbereich Fördermedium (tmin ...tmax) | -20...50 | C
|
mit drallfrei gerichtetem, horizontalem Luftaustritt, geeignet für Fördermediumstemperaturen bis ca. +40 °C. Formschönes Gehäuse und Grundframe mit Einströmdüse aus verzinktem Stahlblech. Eintrittsseitig mit Anschlussmöglichkeit für Flansche nach DIN 24155-2. Ausblasöffnungen mit strömungsoptimalem Wetterschutzgitter abgedeckt. Radiallaufrad mit backward curveden Schaufeln aufgebaut auf den Rotor eines stufenlos drehzahlveränderbaren Einbaumotors, Schutzart IP 44, Motorvollschutz durch unmittelbar schaltende Thermokontakte in der Wicklung, Dynamisch ausgewuchtet, schwingungsisoliert, vollkommen wartungsfrei. powersdaten in Genauigkeitsklasse 2 nach DIN 24166. Erfüllt die Effizienzanforderungen der Lüftungsgeräteverordnung EU 1253/2014. Innerhalb Europas darf der Betrieb nur mit elektronischer Drehzahlregelung erfolgen.
Weight | 6.00 kg |
---|---|
Fan type | RDA21 |
