Volumenstromregler

Ein Volumenstromregler (VSR), auch Volumenstrom-Konstanthalter (VSK) genannt, ist ein Bestandteil eines geschlossenen oder eines offenen Systems welches in der Regel von einem Fluid durchströmt wird. Er hält in dem Strang, in dem er eingebaut ist, durch selbsttätige Ansteuerung einer eingebauten Drosseleinrichtung (also über Änderungen des Druckverlustes) den Volumenstrom auch bei schwankenden Umgebungseinflüssen konstant.

Für die korrekte Funktion ist die vom Hersteller vorgegebene freie Anströmlänge zu beachten. Durch Montage direkt hinter Bögen oder Verzweigungen, ist die gleichmäßige Anströmung des Reglers nicht gegeben, was Ungenauigkeiten im Volumenstrom verursacht.

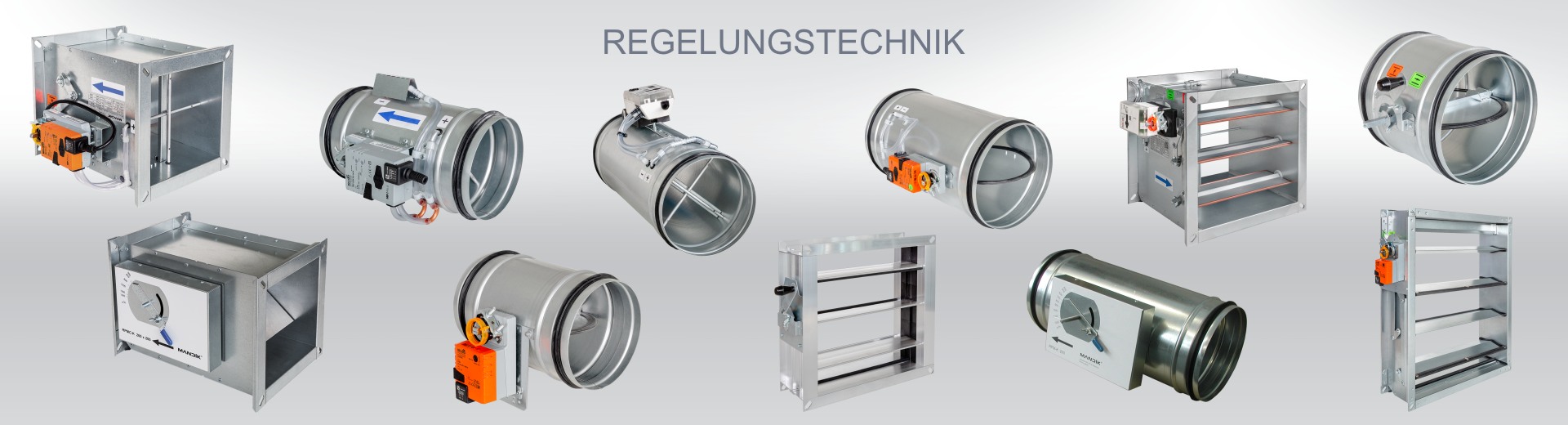

Man unterscheidet konstante und variable Volumenstromregler.

Konstant-Volumenstromregler sind auf einen festen Sollwert (Volumenstrom) eingestellt. Viele Modelle arbeiten rein mechanisch, ohne dass zusätzliche Antriebsenergie benötigt wird.

Volumenstromregler für variablen Volumenstrom arbeiten in der Regel elektronisch und erhalten von einer übergeordneten Regelung Sollwerte für die Luftmenge, die den wechselnden Erfordernissen entspricht und für deren Einhaltung der Regler selbsttätig sorgt.
