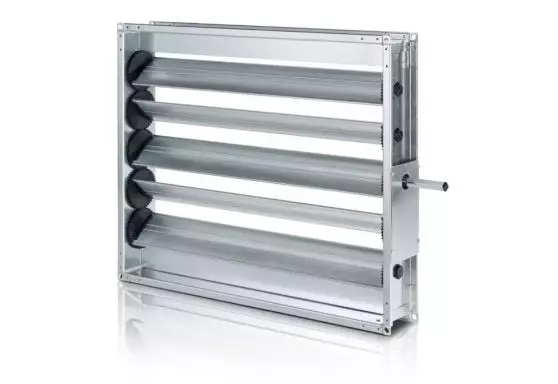

Jalousieklappe, JK-I-02 B, Stahl verzinkt, Klasse 2 nach EN 1751

Regel-Drossel-Absperrklappe zur Druck- und Volumenstromänderung von Luftströmen in lüftungstechnischen Anlagen.

Zahnräder innenliegend
komplett aus verzinktem Stahl
Klasse 2 nach EN 1751

Lamellen:               gegenläufig gekuppelte Hohlkörperlamellen aus Stahl verzinkt Lamellenabstand 100 mm
Zahnräder:             beidseitig innen angeordnete Zahnräder aus Spezialkunststoff
Antrieb:                  Vierkantachse 15 x 15 mm verzinkt, 90 mm Überstand über Rahmen, mittig angeordnet
Rahmen:                aus profiliertem Stahlblech verzinkt 1,25 mm, Bautiefe 120 mm,
Flansch                  30 mm C-Profil mit Eckloch
Temperaturbest.: -20°C bis +80°C
Luftdichtigkeit:      Klasse 2 nach EN 1751

Luftdichtigkeit bei geschlossener Klappe Klasse 2 nach EN 1751
Rahmen aus verzinktem Stahlblech
Lamelle aus Stahl verzinkt ohne Gummilippendichtung
Kupplung der Lamellen über innenliegende Kunststoffzahnräder, gegenläufig
Antriebsachse: 15 x 15 mm
Flansch C-30 oder C-20
Bautiefe 120 mm
Betriebstemperatur -20 – 80 °C
max. zulässiger Differenzdruck 2000 Pa
max. Abmessungen 1200 x 1210 mm (BxH)

Rücknahme:       dieses Produkt wird im Auftragsfall speziell für Sie gefertigt

                               und ist daher vom Umtausch/ Rücknahme ausgeschlossen
