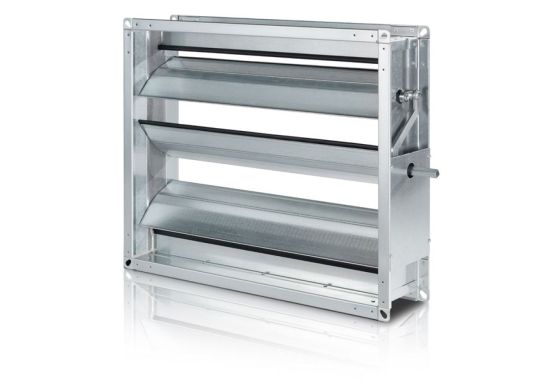

Jalousieklappe, JK-G-08 L, verzinkt , luftdicht nach DIN 1946 T4, Antrieb über Gestänge

B: 100 – 2000 mm
in Schritten von 1 mm
H: 180 - 2490 mm
B × H: beliebig kombinierbar
Jalousieklappe zur Druck- und Volumenstromänderung mit gegenläufig gekuppelten Hohlkörperlamellen aus Stahl verzinkt mit Gummilippendichtung
Luftdichtigkeit nach DIN 1946 T4
Dichtheitsklasse 4 nach EN 1751
Seitenabdichtung zwischen Lamellen und Rahmen mit
Gleitfolie und Spezialschaum
Lamellenabstand 165 mm
Antrieb über einseitig außen liegendes Verbindungsgestänge
aus Stahl verzinkt
Antriebsachse: 15 x 15 mm,
(60 mm Überstand über Rahmen); Rahmen aus Stahlblech verzinkt mit einer Bautiefe von 180 mm
Flansch 30 mm C-Profil mit Eckloch
Temperaturbeständigkeit: -40°C bis +80°C

Rücknahme: dieses Produkt wird im Auftragsfall speziell für Sie gefertigt und ist daher vom Umtausch/ Rücknahme ausgeschlossen

Luftdichtigkeit bei geschlossener Klappe DIN 1946 T4/
EN 1751 Klasse 4
Gehäuse-Leckluft nach EN 1751, Klasse C
Rahmen aus Stahl verzinkt
Lamelle aus Stahl verzinkt mit Gummilippendichtung
Kupplung der Lamellen über Gestänge, gegenläufig
Abdichtung zwischen Lamellen und Rahmen mit Gleitfolie
und Spezialschaum (silikonfrei)
Antriebsachse: 15 x 15 mm
Flansch C-30
Bautiefe 180 mm
Betriebstemperatur -20 – 80 °C
max. zulässiger Differenzdruck 2000 Pa
max. Abmessungen: 2000 x 2490 mm180lichte
