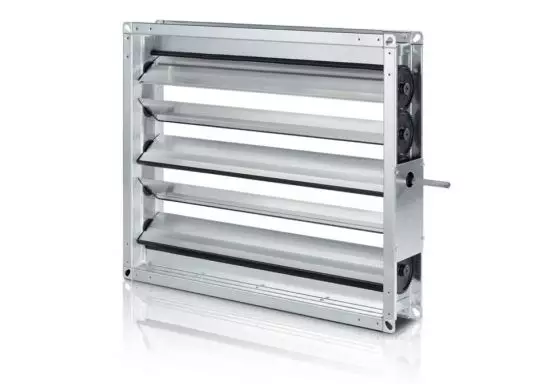

Jalousieklappe, JK-A-03 LK, verzinkt / Alu, luftdicht nach DIN 1946 T4

Verfügbar
Bearbeitungszeit
~ 4 Arbeitstage
(gültig für DE, andere Länder eventuell abweichend)
0,00 CHF
Inkl. 0% Steuern , exkl. Versandkosten
SKU
JK-A-03LK

Regel-Drossel-Absperrklappe zur Druck- und Volumenstromänderung von Luftströmen in lüftungstechnischen Anlagen.

Zahnräder außenliegend
Lamellen: Aluminium - Rahmen: Stahl verzinkt
Klasse 4 nach EN 1751 / luftdicht nach DIN 1946 T4

Lamellen: gegenläufig gekuppelte Hohlkörperlamellen aus Aluminiumprofilen mit Gummilippendichtung, Lamellenabstand 100 mm
Lagerung: Gleitlagerbuchse aus Kunststoff
Zahnräder: beidseitig außen angeordnete Zahnräder aus Spezialkunststoff
Antrieb: Vierkantachse 10 x 10 mm verzinkt, 90 mm Überstand über Rahmen, mittig angeordnet ab einem Höhenmaß > 1110 mm wird zusätzlich ein
Verbindungsgestänge angebaut
Rahmen: aus profiliertem Stahlblech verzinkt 1,25 mm, Bautiefe 120 mm,
Flansch 30 mm C-Profil mit Eckloch
Temperaturbest.: -20°C bis +80°C
Luftdichtigkeit: Klasse 4 nach EN 1751 / luftdicht nach DIN 1946 T4

Luftdichtigkeit bei geschlossener Klappe DIN 1946 T4/
EN 1751 Klasse 4 nach T4/
Gehäuse-Leckluft nach EN 1751, Klasse C
Rahmen aus verzinktem Stahlblech
Lamelle aus Aluminium (Almg3) mit Gummilippendichtung
Kupplung der Lamellen über außenliegende Kunststoffzahnräder, gegenläufig
Antriebsachse: 10 x 10 mm
Flansch C-30 oder C-20
Bautiefe 120 mm
Betriebstemperatur -20 – 80 °C
max. zulässiger Differenzdruck 2000 Pa
max. Abmessungen: 1500 x 1410 mmlichteBreite120206120lichteHöhe90C

Rücknahme: dieses Produkt wird im Auftragsfall speziell für Sie gefertigt

und ist daher vom Umtausch/ Rücknahme ausgeschlossen

Mehr Informationen
Hinweisdieses Produkt wird im Auftragsfall speziell für Sie gefertigt und ist daher vom Umtausch/ Rücknahme ausgeschlossen
Weight0.00 kg
